Kali ini, ISS mengerjakan simulasi sebuah mini factory yang dikontrol menggunakan openPLC dengan dashboard dari node-red. Simulasi mini factory didesain dengan alur demikian: ketika tombol Start ditekan, conveyor belt akan bergerak memindahkan barang secara bergantian, dari yang pertama hingga yang terakhir, dikendalikan oleh timer. Kemudian, barang diperiksa apakah terdapat cacat atau tidak. Barang layak akan dikumpulkan di satu gerbang, dipisahkan dari barang cacat di gerbang lainnya. Setiap barang dihitung jumlahnya (total, barang layak, dan barang cacat) sebagai pendataan. Apabila barang cacat telah melebihi jumlah tertentu, maka lampu alarm akan menyala. Selain tombol Start, tombol Stop dan Emergency (Reset) juga disediakan untuk menangani situasi tidak terduga.
Untuk memudahkan pengamatan, dashboard visual juga dirancang sebagai HMI (Human-Machine Interface) dengan menggunakan node-red yang tersambung dengan PLC menggunakan modbus TCP. Untuk simulasi deteksi barang, dapat menggunakan random generator untuk menciptakan secara acak barang layak atau cacat, tapi kali ini penentuan barang layak dan cacat ditentukan secara manual yang ditampilkan di dashboard.

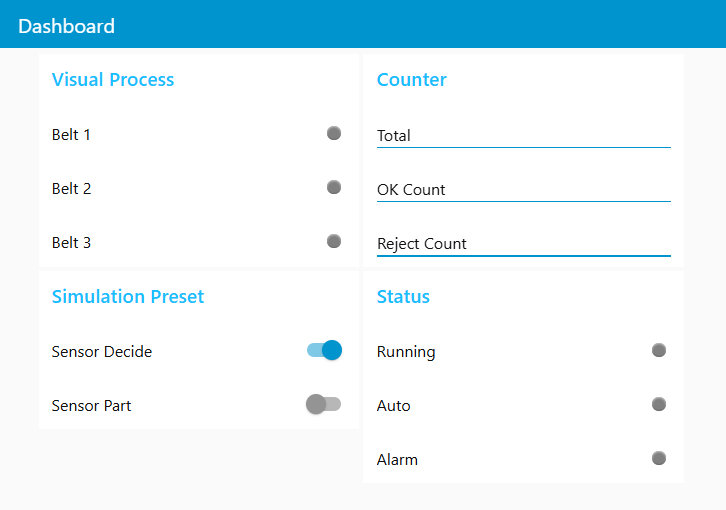

Tampilan dashboard adalah sebagai berikut:
- Bagian [Visual Process] menampilkan setiap belt yang akan menyala hijau saat aktif
- Bagian [Simulation Preset] menentukan hasil deteksi barang saat melewati belt terakhir, [Sensor Decide] akan diatur aktif apabila barang yang dideteksi lulus deteksi, dan diatur non-aktif apabila barang reject. Sementara, [Sensor Part] akan diaktifkan bila objek dideteksi oleh sensor. Bagian ini disetel secara manual sebagai bagian dari simulasi.
- Bagian [Counter ] menampilkan jumlah barang yang telah dideteksi, jumlah barang lolos deteksi dan jumlah barang reject.
- Bagian [Status] menampilkan status sistem saat ini, saat sistem berjalan [Running] akan menjadi aktfif, [Auto] akan menjadi akftif apabila sistem berjalan otomatis, dan [Alarm] akan aktif saat jumlah reject melebihi angka yang telah ditentukan.
Kinerja sistem dapat terlihat dari video di bawah ini:
PENUTUP
Di ISS, kami dapat memberikan solusi otomasi untuk manufaktur Anda dengan menggunakan PLC dan node-red. Kami sanggup menyediakan solusi untuk beragam skala bisnis dari UMKM hingga pabrik skala besar, silakan kontak ISS dan berdiskusilah dengan kami.
